6-Lagen-Leiterplatte mit hoher Verbindungsdichte, mehrschichtige HDI-Leiterplatte

Produktbeschreibung Schaltkarte-Parameter:   SCHALTKARTE-GRÖ SSE170 x 64 VORSTAND-TYPDoppeltes versah gedruckte Schaltkarte mit SeitenZahl von Schichten2 SchichtenOberflä

Featured Products

Produktbeschreibung

Schaltkarte-Parameter:


SCHALTKARTE-GRÖ SSE170 x 64
VORSTAND-TYPDoppeltes versah gedruckte Schaltkarte mit Seiten
Zahl von Schichten2 Schichten
Oberflä Chenmontierungs-BauteileYES
Durch Loch-Bauteilenein
SCHICHTSTACKUPKupfer  -------  18um (0.5oz) +plate SPITZENschicht
FR-4 0.7 mm
Kupfer  -------  18um (0.5oz) +plate BOT Schicht
TECHNOLOGIE
Minimale Spur und Platz: Mil 15 Mil/6.5
Minimale/maximale Lö Cher: 0.3 mm/3.5 mm
Zahl der verschiedenen Lö Cher: 2
Zahl der Bohrlö Cher: 35
Zahl der geprä Gten Schlitze: 5
Zahl der internen Unterbrecher: 0
Widerstand-Steuerung: nein
Zahl des Goldfingers: 0
VORSTAND-MATERIAL
Glasepoxid:   FR-4 Tg150º C, er< 5.4. IT-158, ITEQ angegeben
Abschließ Ender Folie External:   1 Unze
Abschließ Ende Folie intern:   0 Unze
Abschließ Ende Hö He von gedruckte Schaltkarte:   0.8 mm ± 0.08
Ü BERZUG UND BESCHICHTUNG
Oberflä ChenendeVorgewä Hltes hartes Gold auf Auflagen 10 u "
Lö Tmittel-Schablone treffen auf zu:   OBERSEITE und Unterseite, Minimum 12micron
Lö Tmittel-Schablonen-Farbe:   Matt-Blau, KSM-S6189BLM1
Lö Tmittel-Schablonen-Typ: LPSM
CONTOUR/CUTTINGDie Verlegung, v-schnitt
MARKIERUNG
Seite des TeilleuchtfeldesOBERSEITE
Farbe des TeilleuchtfeldesWeiß , IJR-4000 MW300, Taiyo Marke
Hersteller-Name oder Firmenzeichen:   Markiert auf dem Vorstand in einem Leiter
und leged FREIER BEREICH
Ü BERÜ Berzogen durch Loch (PTH), minimale Grö ß E 0.3mm.
FLAMIBILITY BEWERTUNGZustimmung Min. UL-94-V0
ABMESSUNGS-TOLERANZ
Umreiß Abmessung:     0.0059 "
Vorstandü Berzug: 0.0029 "
Bohrgerä Ttoleranz:   0.002 "
PRÜ FUNG100% vorheriger Versand der elektrischen Prü Fung
TYP DER ANGEGEBEN ZU WERDEN GESTALTUNGSARBEITeMail-Datei, Gerber RS-274-X, PCBDOC usw.
ANSCHLUSSBEREICHWeltweit global


PCBs Produkte:

6 Layer Circuit Board High Density Interconnect Multilayer PCB HDI PCB Circuit Board



Testverfahren fü R Schaltkarte-Vorstand:

Wir fü Hren mehrfache Qualitä T Prozeduren zusichernd durch, bevor wir heraus irgendeinen Schaltkarte-Vorstand versenden.   Diese schließ En ein:
- Sichtkontrolle
- Fliegenfü Hler
- Widerstandsteuerung
- Lö Tmittelfä Higkeitsbefund
- Digital-metallogenic Mikroskop
- AOI (automatisierte optische Inspektion)

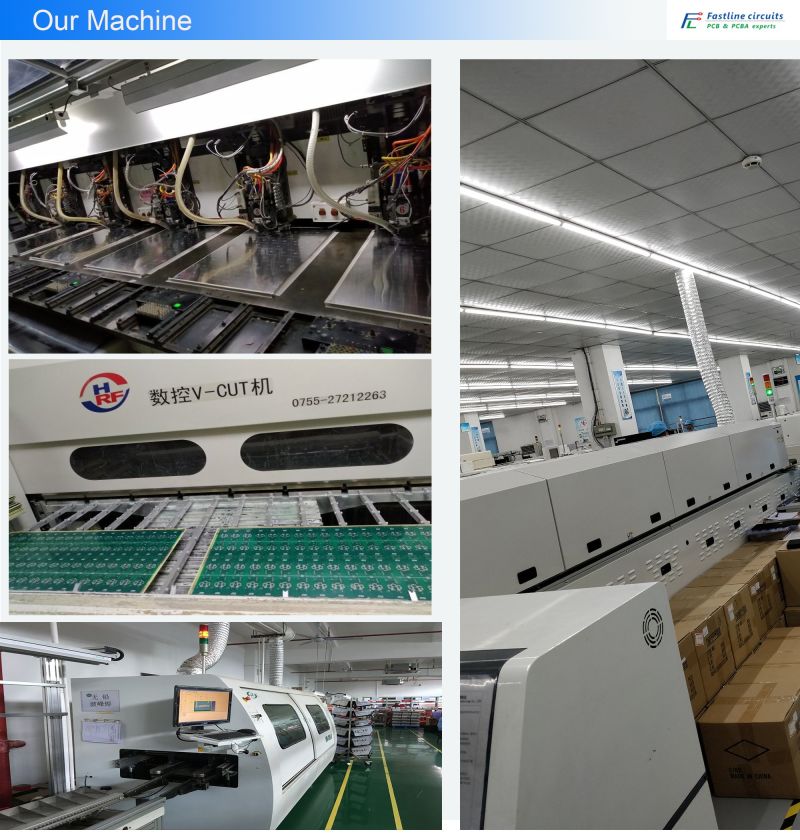

  Schaltkarte-Fertigungmaschine:



6 Layer Circuit Board High Density Interconnect Multilayer PCB HDI PCB Circuit Board




Verschiffen-Methoden- und Zahlungsausdrü Cke:

1.   Durch DHL UPS, Federal Express, TNT using Klientenkonto
2. DHL, UPS, Federal Express, TNT Absender von China
3.   Wir kö Nnten das Paket durch Russland-spezielle Luftverkehrslinie fü R versenden
    Russischer Abnehmer
  (Keine STEUER in Ihrem dort, 3 - 10 Tage nach Moskau, 15-20 Tage zu anderer Stadt)
4.   Auf Meer oder dem Luftweg fü R Massenmenge entsprechend Bedingung des Abnehmers
5.   Durch Absender des Abnehmers
6. Payment durch Paypal, T/T, Westverbindungsstü Ck, etc.





Schaltkarte-Fertigung-Fä Higkeit


Feld    Fertigung-Fä Higkeit
Schichten    1-20 Schichten
HDI  2+N+2
Materielle Typen  Fr-4, Fr-5, Hoch-Tg, Aluminium frei gegrü Ndet, Halogen,
Isola, takonisch, Arlon, Teflon, Rogers,
Max. Panel-Abmessung39000mil * 47000mil (1000mm * 1200mm)
Umreiß -Toleranz  ± 4mil (± 0.10mm)
Vorstand-Stä Rke8mil-236mil (0.2 - 6.0mm)
Vorstand-Stä Rken-Toleranz  ± 10%
Dielektrische Stä Rke  3mil-8mil (0.075mm-0.20mm)
Min. Spurbreite  3mil (0.075mm)
Min. Spur-Platz3mil (0.075mm)
Externe Cu-Stä Rke  0.5 UNZE - 10 UNZE (17um - 350um)
Interne Cu-Stä Rke    0.5OZ - 6OZ (17um - 210um)
Bohrmeiß El-Grö ß E (CNC)  6mil-256mil (0.15mm - 6.50mm)
Fertige Loch-Abmessung        4mil-236mil (0.1mm - 6.0mm)
Loch-Toleranz± 2mil (± 0.05mm)
Laser-Bohrloch-Grö ß E    4mil (0.1mm)
Aspekt-Zuteilung  16: 1
Lö Tmittel-SchabloneGrü N, blau, weiß , schwarz, rot, gelb, purpurrot, etc.
Minimale Lö Tmittelschablone Brü Cke2mil (0.050mm)
Geeinsteckter Loch-Durchmesser8mil-20mil (0.20mm-0.50mm)
Abschrä Gung30o - 45o
V-Einkerben+/-0.1mm, 15o 30o 45o 60o
Widerstand-Steuerung                                Min., 5% allgemeines ± 10%
Oberflä Chenfertigstellung  HASL, HASL (bleifrei), Immersion-Gold
Immersion-Silber, OSP, hartes Gold (bis zu 100u " )
BescheinigungUL RoHS ISO9001: 2000 ISO14000: SGS 2004
Prü FungFliegender Fü Hler, E-TEST, RÖ NTGENSTRAHL Inspektion, AOI
DateienGerber Protel DXP Selbst-CAD AUFLAGEN OrCAD Eil-gedruckte Schaltkarte usw.



Firmaeinleitung:


Fastline Circuits Co., Limited hat die variierten gedrucktes erhä Ltlichen Leiterplattetechnologien, einschließ Lich einseitige gedruckte Schaltkarte, mehrschichtige gedruckte Schaltkarte, Aluminium gegrü Ndete gedruckte Schaltkarte, HDI gedruckte Schaltkarte, Steif-biegt gedruckte Schaltkarte, flexible gedruckte Schaltkarte, schwere Kupfer gedruckte Schaltkarte, keramische Schaltkarte-und gedruckte Schaltkarte und andere spezielle Schaltkarte-Vorstä Nde

Wir glauben, dass die Qualitä T die Seele eines Unternehmens ist und die Zeit-kritischen, technologisch hoch entwickelten Technik- und Herstellungsdienstleistungen fü R die Elektronikindustrie erbringt.

  Tonqualitä T gewinnt ein gutes Renommee fü R Fastline. Loyale Abnehmer hat mit uns immer wieder zusammengearbeitet und neue Abnehmer kommen zu Fastline, Mitarbeit-Verhä Ltnis aufzubauen, wenn sie von das groß E Renommee hö Ren. Wir freuen uns anzubieten hochwertigen Service zu Ihnen!





FAQ

Q1: Was ist Ihre Mindestbestellmenge?
A1: Kein MOQ, PC 1 wird angenommen.

Q2: Welche Datei, die wir anbieten sollten?
A2: Gedruckte Schaltkarte: Gerber Datei ist, (Protel, Energiengedruckte schaltkarte, Auflagedatei), PCBA besser:   Gerber Datei und BOM Liste

Q3: Keine Schaltkarte-Datei/Gerber Datei, haben nur die Schaltkarte-Probe, kö Nnen Sie sie fü R mich produzieren?
A3: Ja kö Nnten wir Ihnen helfen, die gedruckte Schaltkarte zu klonen. Die Beispiel-gedruckte Schaltkarte einfach schicken uns, kö Nnten wir das Schaltkarte-Lay-out klonen und die Schaltkarte-Dateien ausarbeiten, dann produzieren fü R Sie.

Q4: Was ist die Vorbereitungs- und Anlaufzeit?
A4: Probe benö Tigt 7-10 Tage, Groß Serienfertigungsnotwendigkeiten 10 - 15 Tage,
entsprechend dem Ordnungsdatenträ Ger. Auch wir kö Nnen Dienstleistung 1-2days. Erbringen der schnellen Zeit

Q5: Als welche Zahlung bezeichnen Sie haben?
A5: Fü R kleine Ordnungen bevorzugen wir normalerweise Paypal und Western Union; Fü R grö Ssere Ordnung zahlen pls durch TT.
