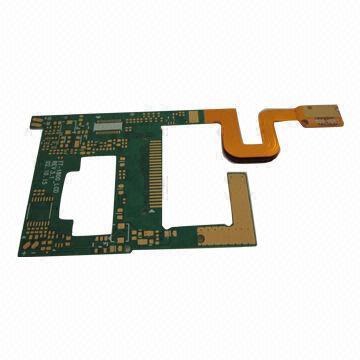

China-Fabrik FPC Prototyp-Gelb flexible Schaltkarte-Leiterplatte
Produktbeschreibung:
Produktionszweig
| Schaltkarte-Fertigung-Fähigkeit | |
| Feld | Fertigung-Fähigkeit |
| Schichten | 1-26 Schichten |
| HDI | 2+N+2 |
| Materielle Typen | Fr-4, Fr-5, Hoch-Tg, Aluminium frei gegründet, Halogen, |
| Isola, takonisch, Arlon, Teflon, Rogers, | |
| Max. Panel-Abmessung | 39000mil * 47000mil (1000mm * 1200mm) |
| Umreiß-Toleranz | ±4mil (±0.10mm) |
| Vorstand-Stärke | 8mil-236mil (0.2 - 6.0mm) |
| Vorstand-Stärken-Toleranz | ±10% |
| Dielektrische Stärke | 3mil-8mil (0.075mm-0.20mm) |
| Min. Spurbreite | 3mil (0.075mm) |
| Min. Spur-Platz | 3mil (0.075mm) |
| Externe Cu-Stärke | 0.5 UNZE - 10 UNZE (17um - 350um) |
| Interne Cu-Stärke | 0.5OZ - 6OZ (17um - 210um) |
| Bohrmeißel-Größe (CNC) | 6mil-256mil (0.15mm - 6.50mm) |
| Fertige Loch-Abmessung | 4mil-236mil (0.1mm - 6.0mm) |
| Loch-Toleranz | ±2mil (±0.05mm) |
| Laser-Bohrloch-Größe | 4mil (0.1mm) |
| Aspekt-Zuteilung | 16: 1 |
| Lötmittel-Schablone | Grün, blau, weiß, schwarz, rot, gelb, purpurrot, etc. |
| Minimale Lötmittelschablone Brücke | 2mil (0.050mm) |
| Geeinsteckter Loch-Durchmesser | 8mil-20mil (0.20mm-0.50mm) |
| Abschrägung | 30o - 45o |
| V-Einkerben | +/-0.1mm, 15o 30o 45o 60o |
| Widerstand-Steuerung | Min.5% General ±10% |
| Oberflächenfertigstellung | HASL, HASL (bleifrei), Immersion-Gold |
| Immersion-Silber, OSP, hartes Gold (bis zu 100u ") | |
| Bescheinigung | UL RoHS ISO9001: 2000 ISO14000: SGS 2004 |
| Prüfung | Fliegender Fühler, E-TEST, RÖNTGENSTRAHL Inspektion, AOI |
| Dateien | Gerber Protel DXP Selbst-CAD AUFLAGEN OrCAD Eil-gedruckte Schaltkarte usw. |
Warum uns wählen?
1. Qualität und schneller Service ist unser langfristiges Ziel für custome.
wir sind ausschließlich Steuerung die Produktqualität und erbringen die guten Abnehmer und schnelle Dienstleistung
, bitte nicht zögern, mit uns, wenn irgendwelche Fragen hat, Ihrer Anfrage in Verbindung zu treten, die auf unseren Produkten in Verbindung gestanden wird, oder Preise werden innerhalb 24 Stunden geantwortet.
2. Gut ausgebildeter und erfahrener Verkäufer oder Technik können antworten, dass Ihr ganzes mit fließendem Englisch sich erkundigt
3.Provide OEM&ODM Service, können wir Ihnen helfen, in Produkt zu konzipieren und dich zu setzen
4.Quick und schnelle Vorbereitungs- und Anlaufzeit:
Für Proben:
1-2 Schichten: 5 bis 7 Arbeitstage
4-8 Schichten: 10-13 Arbeitstage
Für Großserienfertigung:
1-2 Schichten: 7 bis 10 Arbeitstage
4-8 Schichten: 10 bis 17 Arbeitstage
Die letzte Vorbereitungs- und Anlaufzeit basiert auf Ihrer PO-Detailmenge
5. Schutz Ihrer Verkäufe Bereich, copyright, Ideen des Entwurfs und alle Ihre privaten Informationen, die vertraulichen Unterhaltabnehmerinformationen ist unsere Verantwortlichkeit
Preis 6.Reasonable und hochwertige Produkte, die untereren Anlieferungskosten-Hilfenabnehmer, die unten gekostet werden und bilden Abnehmer competative im Markt
Fastline Circuits Co.,Limited
Adresse: 59A ZhongYang Gebäude, No.24 FuHai Straße, FuYong, Bao, ShenZhen, GuangDong, China 518103
Telefon: Telefax +86 755 2332 9221: +86 755 2332 9659
Cellphone/: +8618025363502
